Программа для проектирования электрощитов MyFuseBox

Быстрый инструмент для расчёта и визуализации щита

Быстрый инструмент для расчёта и визуализации щита

SAAS сервис
Облачное SAAS приложение
Ничего не нужно скачивать, доступно из любой точки через интернет, всегда под рукой актуальная версия, мгновенные обновления без вашего участия
калькулятор щита
Быстрые алгоритмы
Простой способ быстро посчитать щит и спроектировать вдумчиво. Набросайте прототип за несколько минут и доводите его до нужной точности и детализации
визуализатор щита
Автоматический визуализатор щита
Чтобы быстро получить базовую компоновку модульного оборудования, а не для произвольного рисования
регистрация через почту
1 шаг до создания щита
Создайте учётную запись с помощью почты Яндекс, Мэйлру или Gmail и приступайте к проектированию в бесплатной версии

Планирование щита

пример интерфейсов программы

Начните проект с настройки параметров и добавляйте модульные устройства защиты:

Вводной автомат счётчик реле напряжения противопожарное УЗО распределительный кросс блок контактор

Для трёхфазных щитов: четырёх или трёхполюсный вводной автомат, одно реле напряжения или 3 однофазных

Список модульной аппаратуры планировщика щитов регулярно расширяется.

Создайте помещения с нагрузкой

Задайте название помещению и сообщите программе о повышенной влажности (если это, например, ванная)
Для наполнения комнат нагрузкой в программе предусмотрен каталог потребителей с запрограммированными параметрами защиты

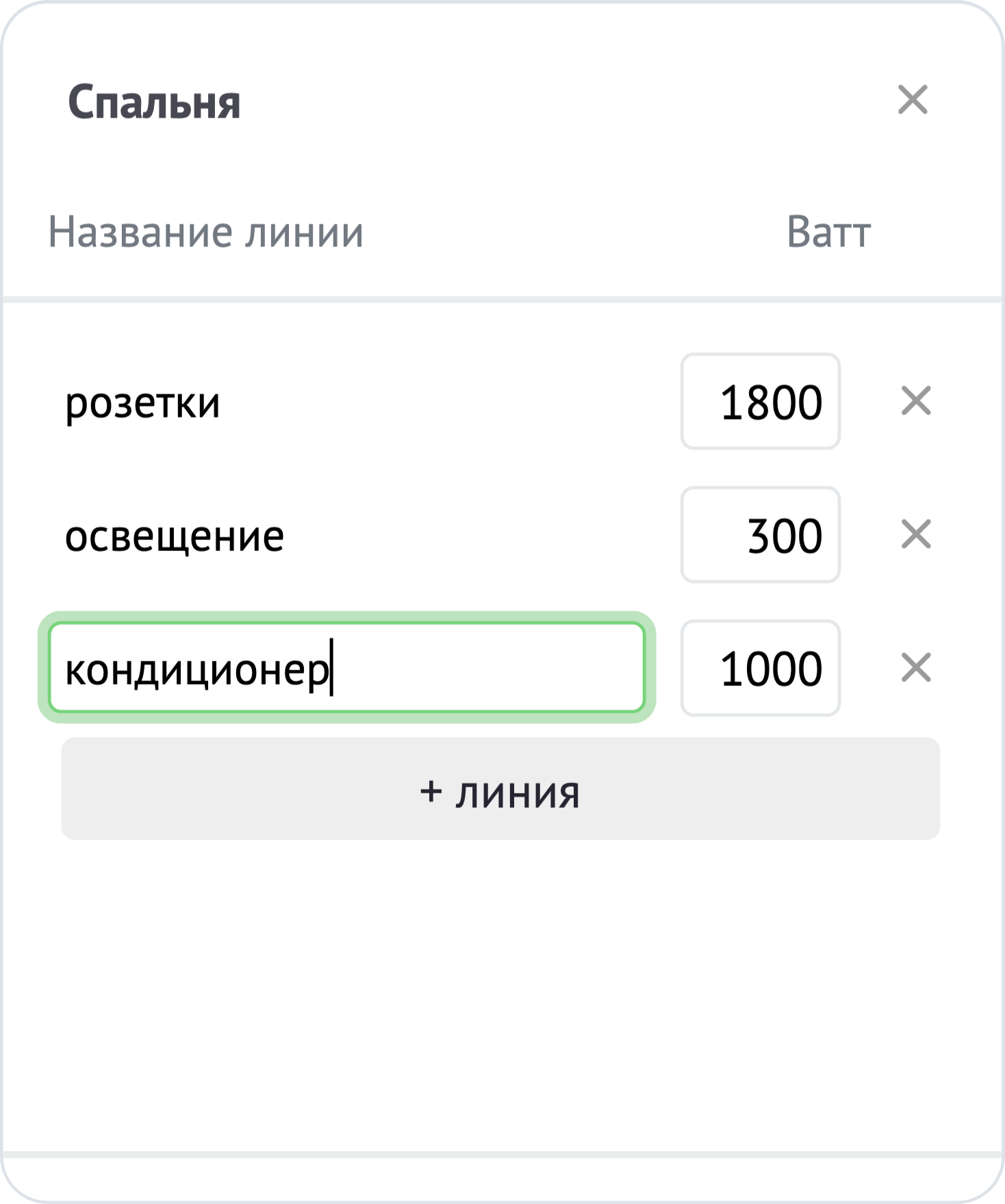

Каждой линии можно дать удобное название и настроить значение мощности
помещение с нагрузкой
эта кнопка делает помещение "влажным"
Номинал автомата и цветовая индикация уставки УЗО:
C10
автомат к УЗО 30 мА
C16
автомат к УЗО 10 мА

Калькулятор электрощита

const amp = 16
const defence = true
let name = 'розетки'

Все параметры для расчётов уже зашиты в программу

Все параметры для расчётов уже зашиты в программу

В алгоритмах расчёта уже заложены технические данные о линиях, формулы, ограничения и другие параметры, чтобы быстро посчитать сборку щита, прикинуть стоимость и габариты и детально всё продумать.
имяA
свет101,5 мм2
розетки16  2,5 мм2
плита326 мм2

Не ошибётесь с выбором автоматов

Не ошибётесь с выбором автоматов

Для всех типов линий выбираются подходящие номиналы автоматов под предполагаемые сечения кабеля каждой линии, принятые в электромонтаже.
let curr = power/220
curr *= factorRatio
if (curr > amp)
   return message

Быстро просчитывает

Быстро просчитывает

Приложение делает калькуляцию предельных нагрузок по номиналам, учитывает фактор спроса электроприборов по помещениям и реактивные пусковые токи. Сигнализирует о превышениях мощности с пояснением причин.
let leak = (wet) ?
   10 : 30
getLeakage(leak)

Абсолютно всё защищается УЗО

Абсолютно всё защищается УЗО

Уставки выбираются по параметрам линий и влажности помещения. Автоматы разделяются по групповым УЗО с учётом лимита общей мощности для конкретного тока утечки. Это защищает от ложных срабатываний
линияL1L2L3
свет0.20.20.1
розетки2.21.80.6
плита--3

Распределит нагрузку по фазам если их 3

Распределит нагрузку по фазам если их 3

Оптимально разносит однофазные линии по трём фазам с учётом назначения и вероятности одновременного включения для нивелирования перекоса фаз.

Визуализатор щита

Конфигуратор автоматически отрисует план-схему электрощита по заданным параметрам, создаст компоновку автоматики и линии коммутации.

Отрисовка щита работает по принципу “УЗО + группа автоматов защищаемых линий”, дизайн наглядный и это распространённая практика в электромонтаже.

Алгоритм оптимизирует размещение модульной аппаратуры по длине DIN рейки для достижения компактной схемы.

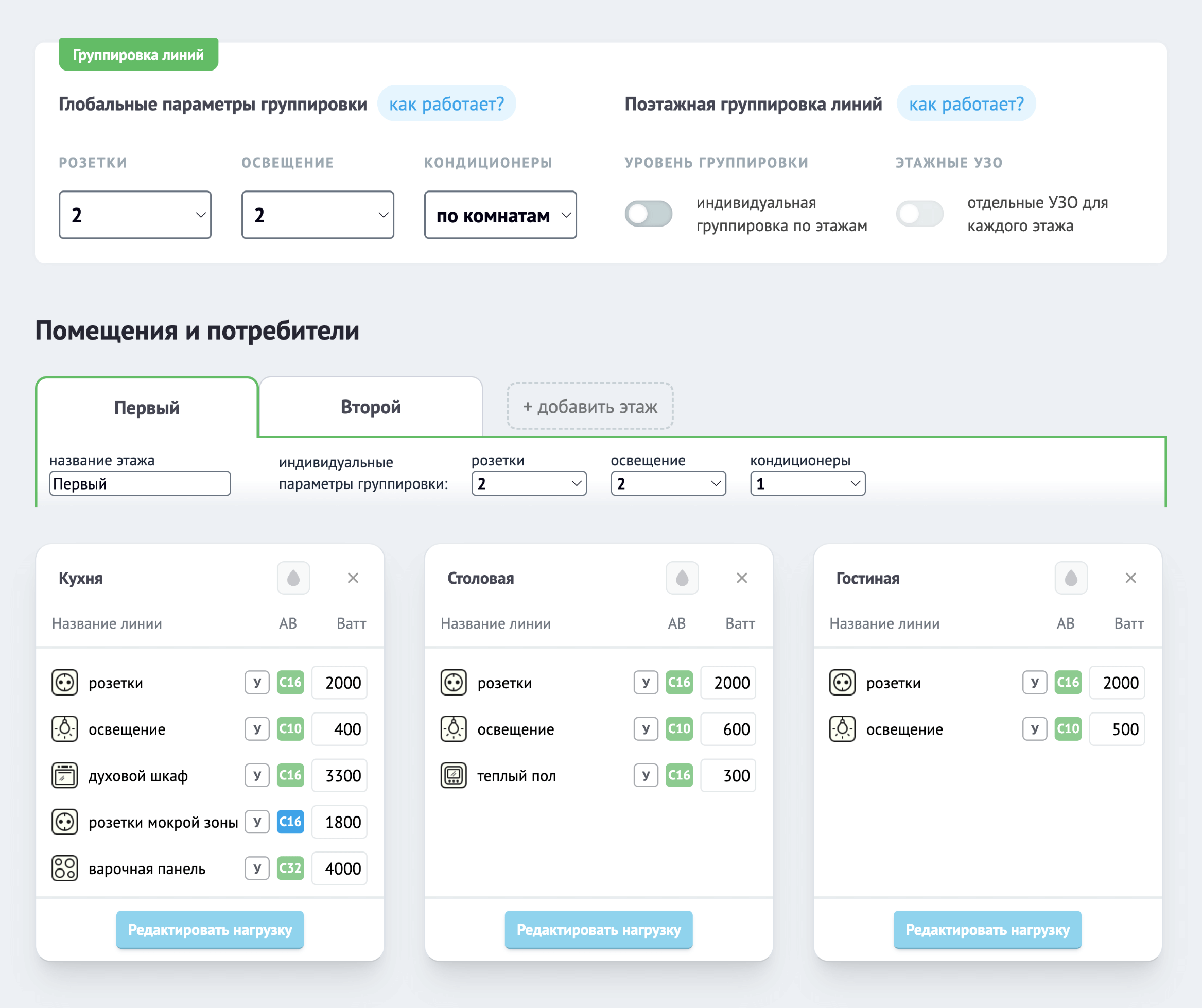

УЗО плюс группа автоматов

Система пока не учитывает места для дополнительных нулевых шин на рейке и не считает их требуемое кол-во. Вам нужно сконфигурировать щит с запасом места для клемм, которые потребуются для сборки щита в дополнение к имеющимся в корпусе.

схема электрощита

Сохраняйте готовые схемы в PDF файлы и распечатывайте

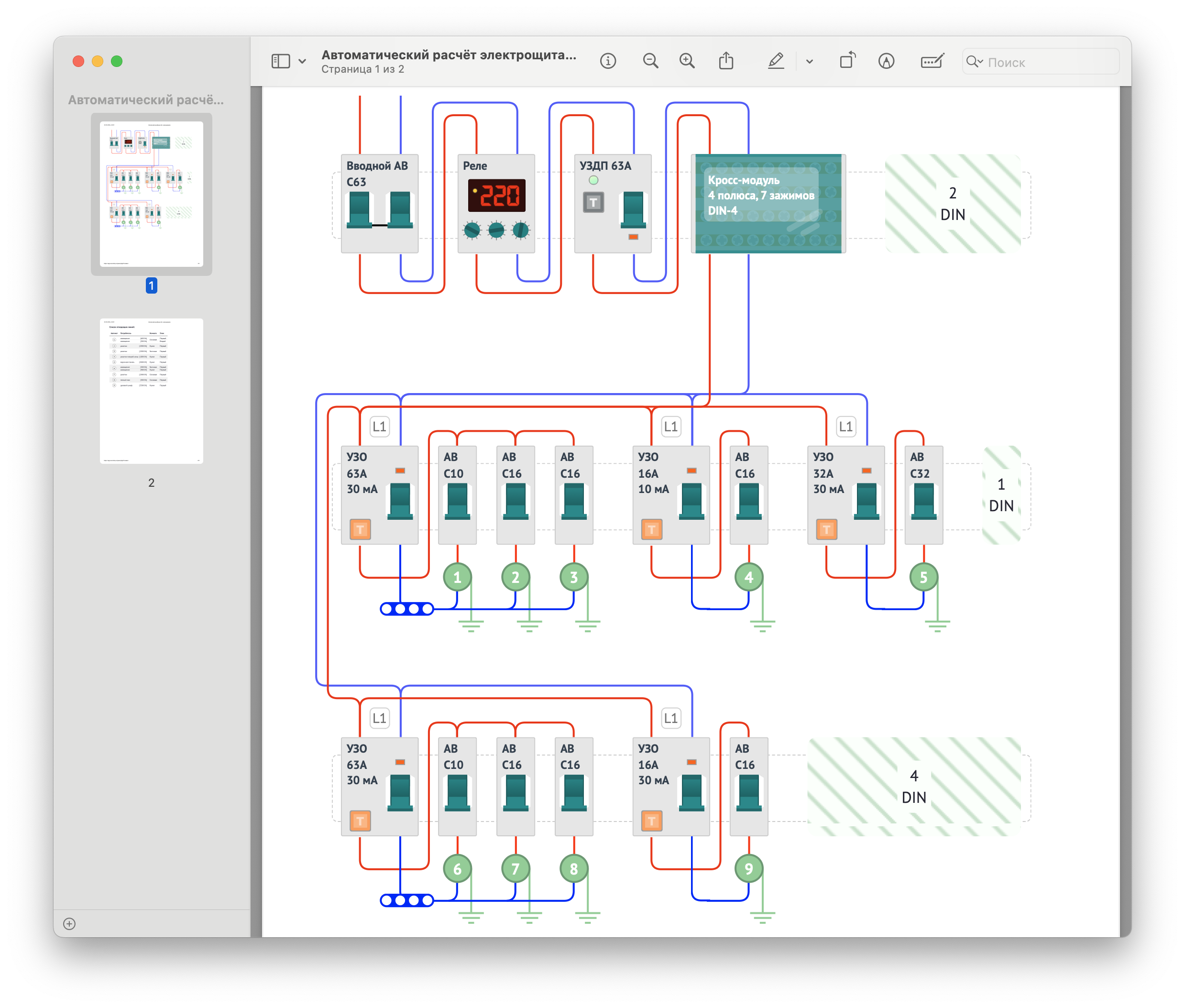

Программа рисует макет щита в виде масштабируемой векторной графики, что позволяет распечатать схему или сохранить в PDF файл в максимальном качестве.

иконка файла pdf
Для сохранения проекта щита в файл в окне печати выберите вместо принтера опцию с упоминанием PDF: “Сохранить в PDF”, “Печать в PDF”, “PDF принтер” и т.п.
Отображать фазу:
все
L1
L2
L3
В трёхфазных проектах есть подсветка фазных линий отдельно друг от друга. Для наглядности цепей и отдельных распечаток или файлов схем по фазам.

Спецификация и цены

Отдельной вкладкой сервис готовит номенклатуру оборудования по категориям с приблизительными ценами “от” и “до” для ориентира.

Мы НЕ ссылаемся на конкретные товары того или иного производителя, а даём дельту цен, приближенную к реальному рынку.

спецификация щитка с ценами
