Визуализация элементов щита, соединений и отходящих линий
Схема электрощита с соединениями и спецификацией
Создайте проект в автоматическом режиме или Canvas — MyFuseBox разместит модульную аппаратуру, прорисует соединения и сформирует спецификацию.
Создать проект и схему
▀ Что будет на схеме электрощита
После автоматического расчёта MyFuseBox компактно разместит однофазную и трёхфазную автоматику, прорисует соединения и позволит отдельно подсветить фазные линии и линии контактора.
Автоматическая схема или ручной проект в Canvas
Схему можно получить после автоматического расчёта или собрать щит вручную в свободном конструкторе Canvas. В обоих режимах доступна выборочная подсветка фазных линий и линий контактора, чтобы рассмотреть соединения и сохранить их отдельными схемами.
Каждый автомат на схеме связан с защищаемой линией. В печатной версии MyFuseBox добавляет пронумерованный список линий с описанием нагрузок.
Печать и сохранение схемы в векторном формате
Чтобы знать назначение модуля

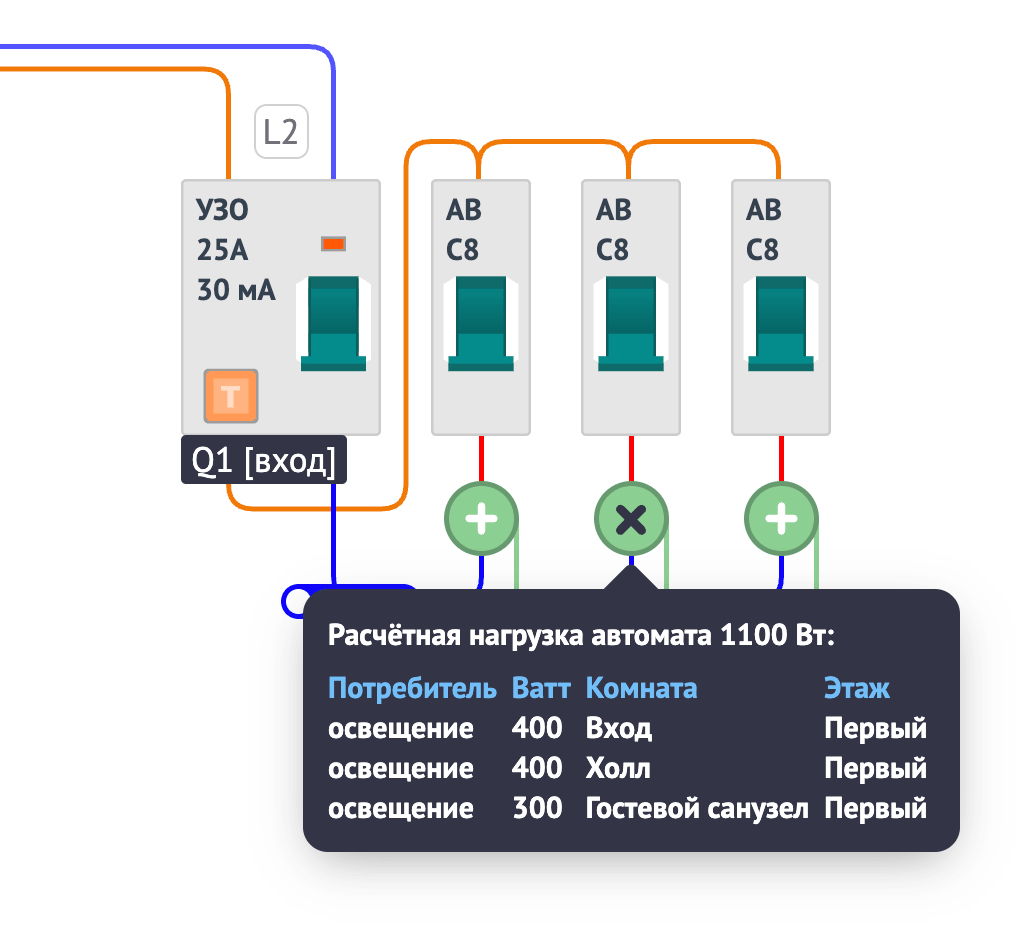

Пользовательские названия УЗО, АВДТ и автоматов, а также раскрывающийся список потребителей линии с указанием названия, мощности и расположения в доме.
Чтобы быстро различать фазы

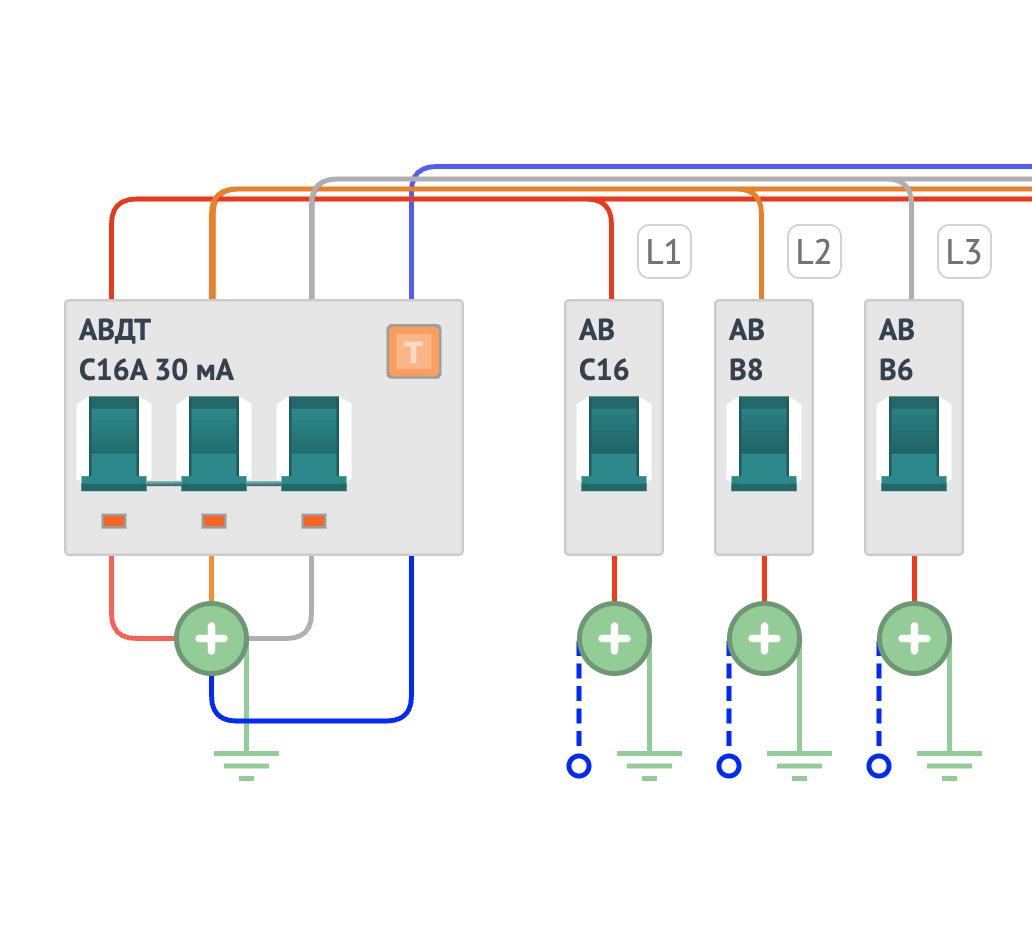

Цифровая маркировка номера подключённой фазы и цветовая кодировка соединений для трёхфазных схем.
Чтобы не запутаться в проводах

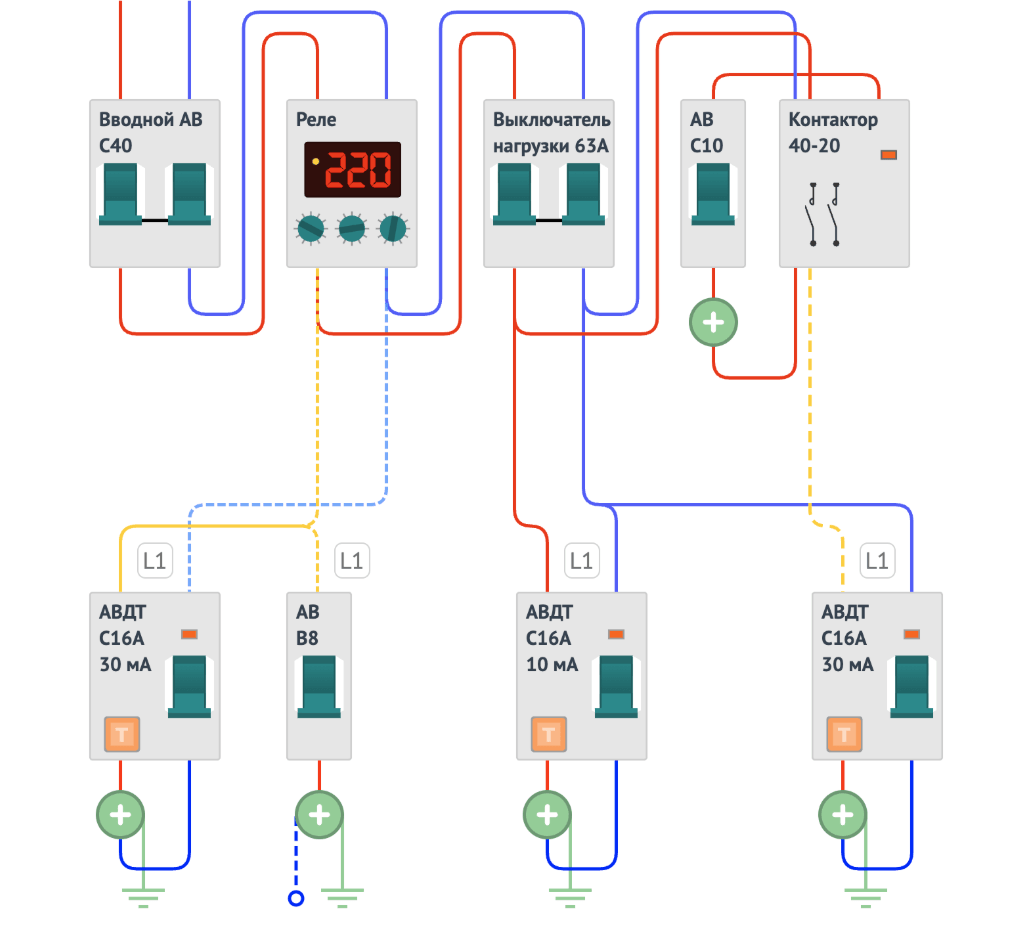

Отдельная визуализация соединений контактора и неотключаемой группы в Canvas.
▀ Спецификация аппаратуры для сборки щита
MyFuseBox формирует таблицу модулей по категориям и показывает диапазон ориентировочных рыночных цен — от доступных до дорогих вариантов.
- Показывает диапазон цен
- Цены в рублях, долларах и евро
- Документ подойдёт для закупки автоматики
Во вкладке «Информация» автоматического шаблона построения схемы вы найдёте дополнительные важные сведения по щиту.
Посмотрите также:
Как работают автоматический расчёт и ручной Canvas — от списка потребителей до готовой схемы.
