Нарисуйте и настройте схему электрощита в MyFuseBox Canvas
Соберите схему щита вручную: создавайте УЗО, дифавтоматы и автоматы с нужными параметрами, размещайте их на DIN-рейках, подключайте нагрузки и назначайте фазы. Canvas Crosscheck проверит конфигурацию и предупредит о возможных ошибках.

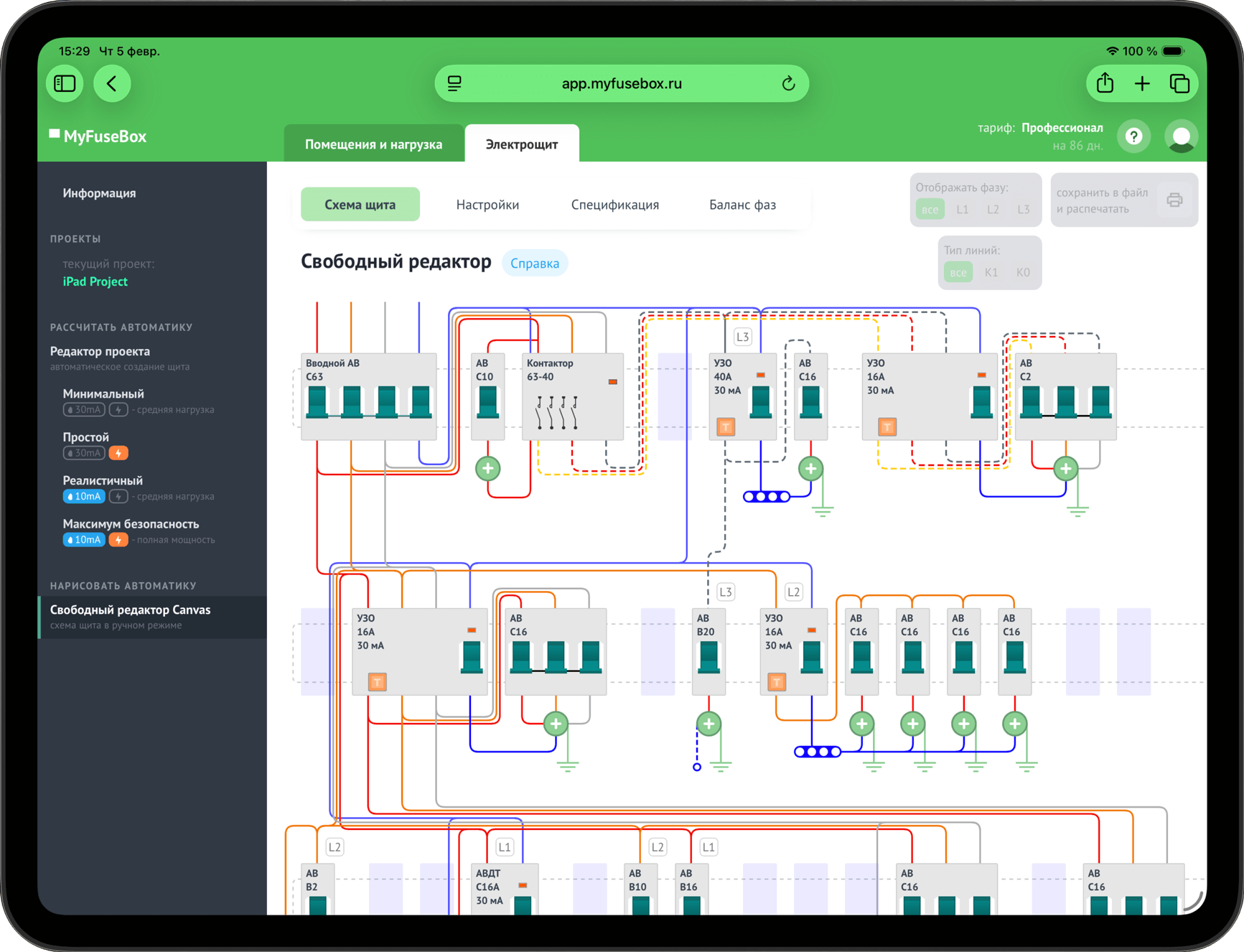

Свободный редактор Canvas — это интерактивный холст для проектирования электрического щита, который помогает принимать решения, а не просто рисует картинку.
Попробовать CanvasНужен готовый расчёт без ручной сборки с нуля? Начните с автоматического режима MyFuseBox.
Посмотрите, как собрать щит в Canvas вручную
Видеообзор функционала конструктора Canvas
Рисуйте щиток по своим правилам, а встроенный мониторинг ошибок Canvas Crosscheck будет проверять вас на лету и подсказывать, на что следует обратить внимание
Как нарисовать схему щита в ручном редакторе Canvas

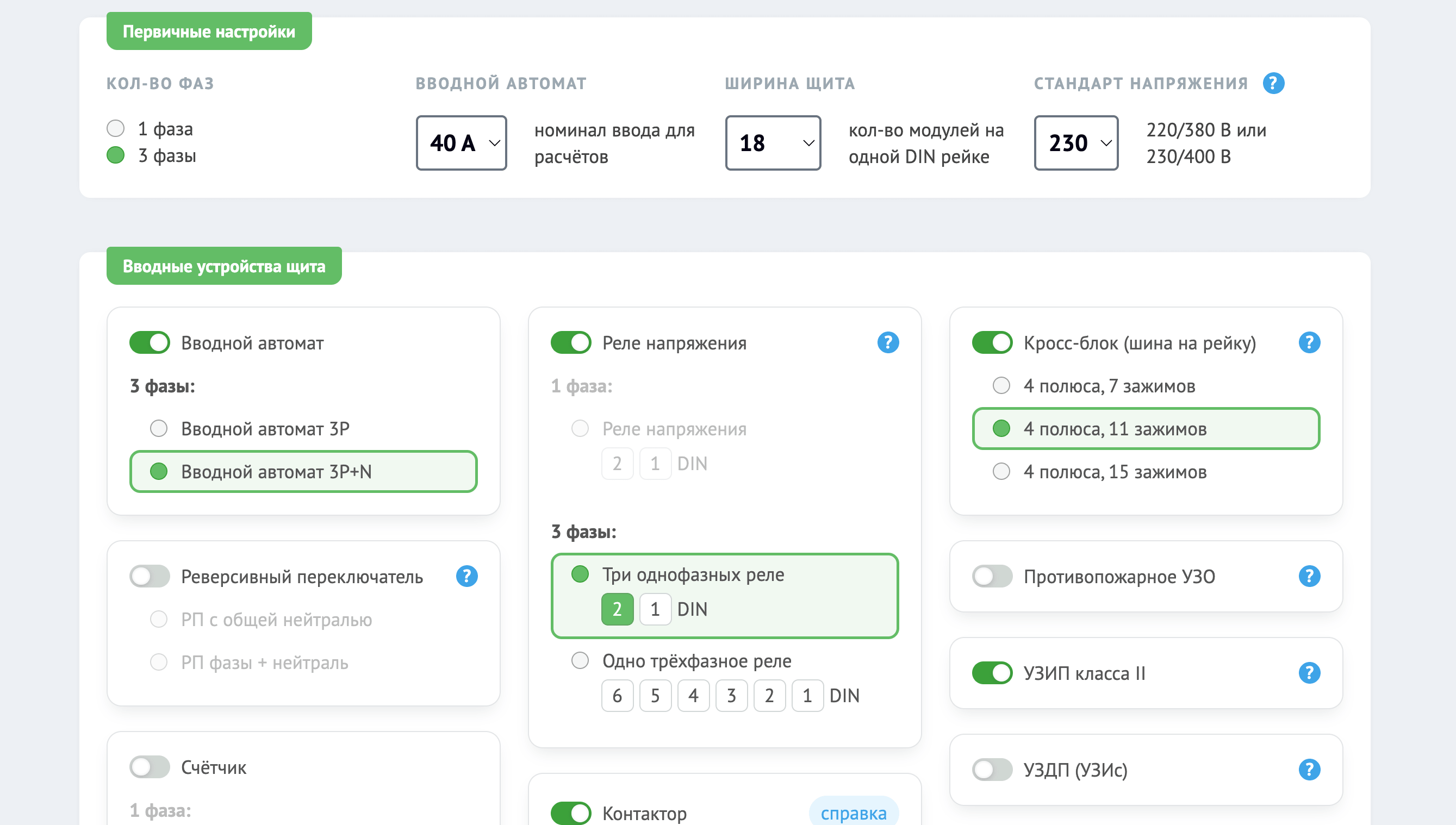

▀ Начните автоматически — доработайте проект вручную

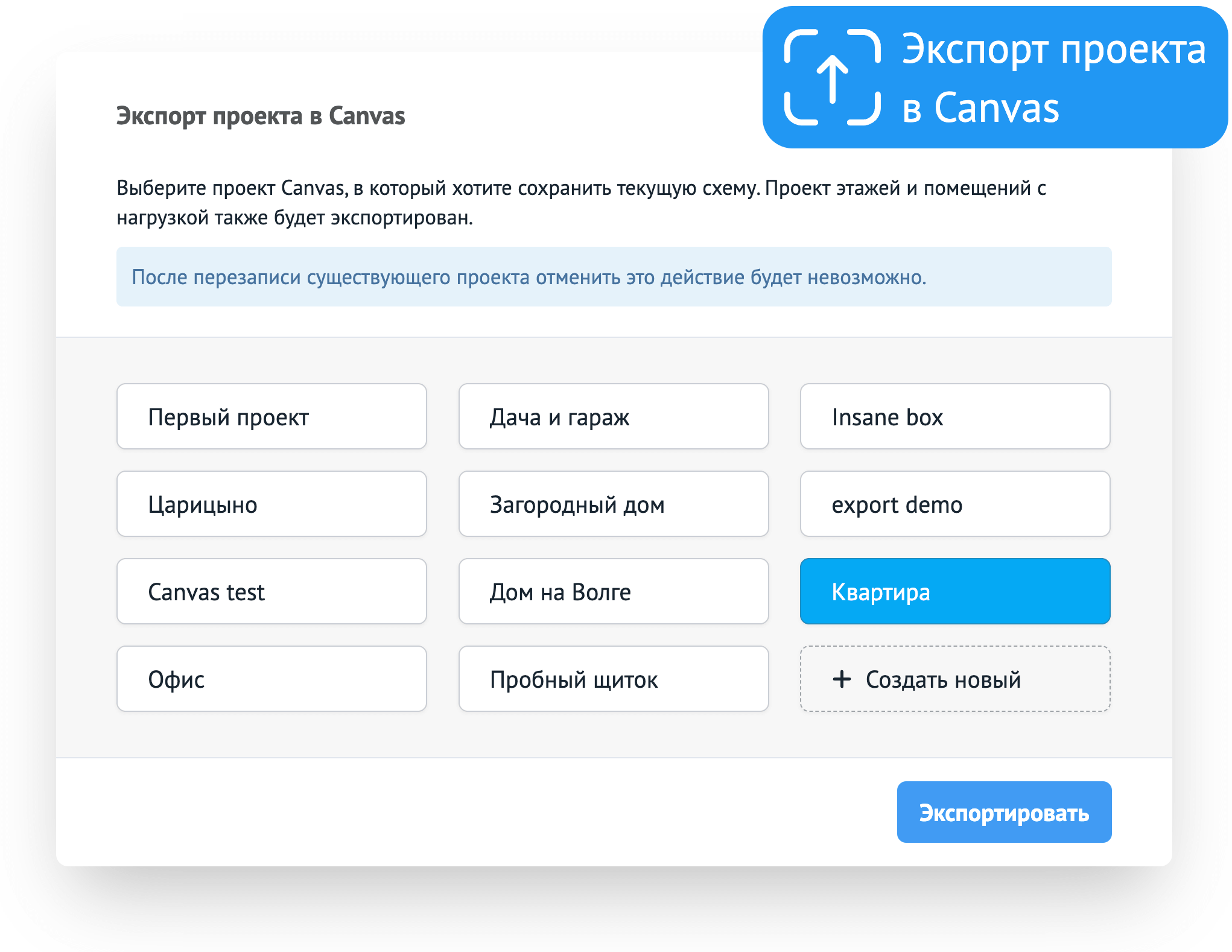

Не обязательно собирать проект с нуля. Создайте щит в автоматическом режиме MyFuseBox, экспортируйте готовую схему и проект помещений в Canvas, а затем измените состав и параметры аппаратуры, связи, фазы и расположение модулей под свой замысел.

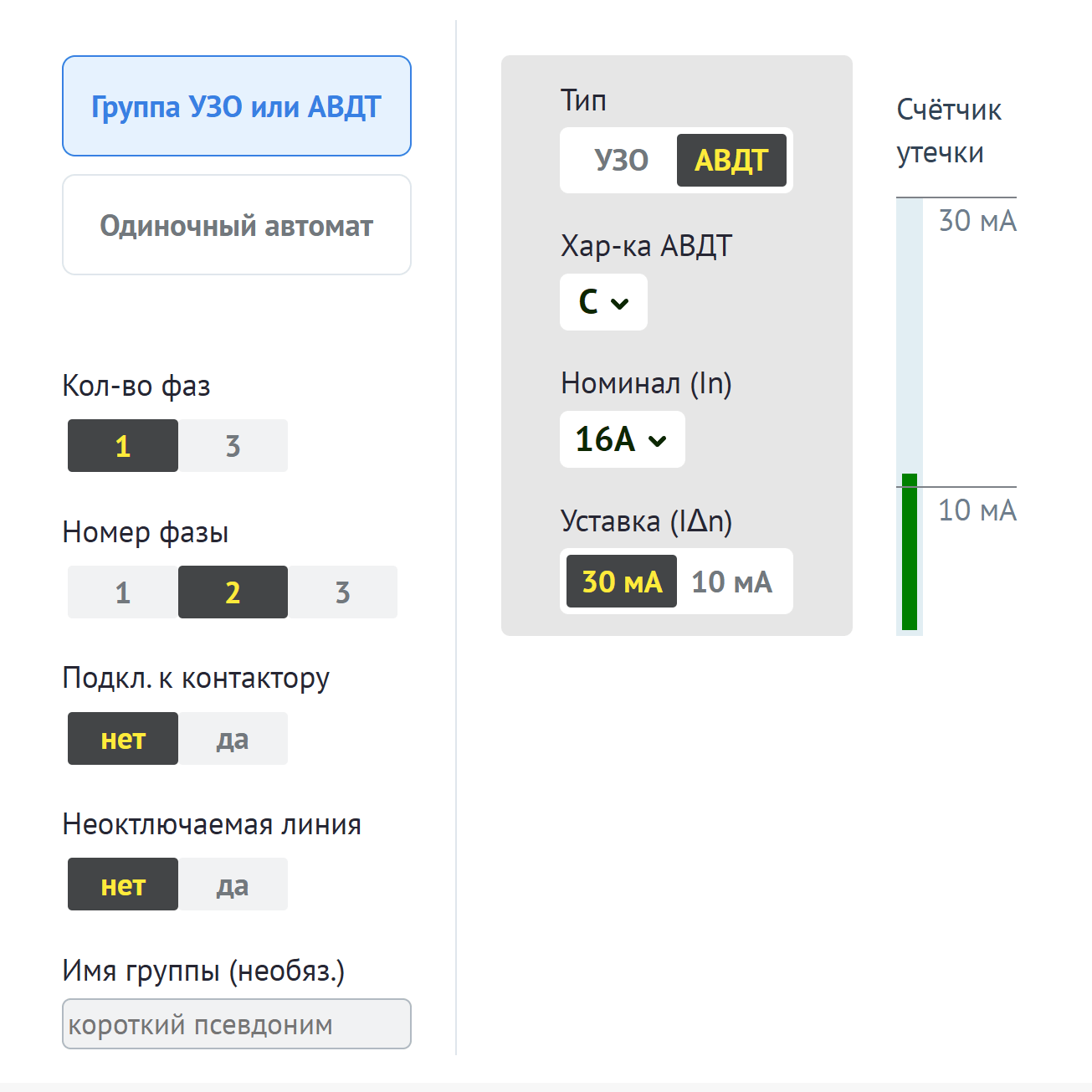

▀ Конфигуратор УЗО и дифавтоматов
Наглядный и интуитивно понятный интерфейс для ручной сборки автоматики.
Все важные параметры, которые вы сами задаёте:
- Выбор типа: УЗО/АВДТ или автомат без УЗО
- Характеристика срабатывания (кривая B или C) для АВДТ
- Номинальный ток ВДТ (диапазон значений зависит от других параметров)
- Уставка: 30/10 мА — чувствительность на утечку тока (номинальный дифференциальный ток)
- Количество фаз (сколько полюсов коммутирует модуль)
- Номер фазы для трёхфазного щита
- Подключение к контактору или в неотключаемую группу
- Псевдоним для удобства чтения схемы
▀ Автоматические выключатели
Собирайте группу автоматов с нужными характеристиками:

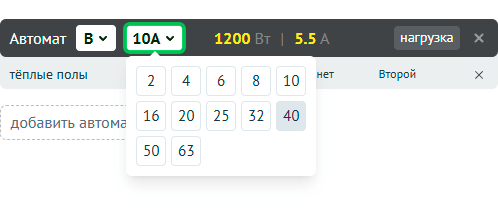

Номиналы автоматов: от 2 до 63 ампер
Тип расцепителя: B C D
Поменять порядок автоматов можно простым перетаскиванием мышкой в редакторе.

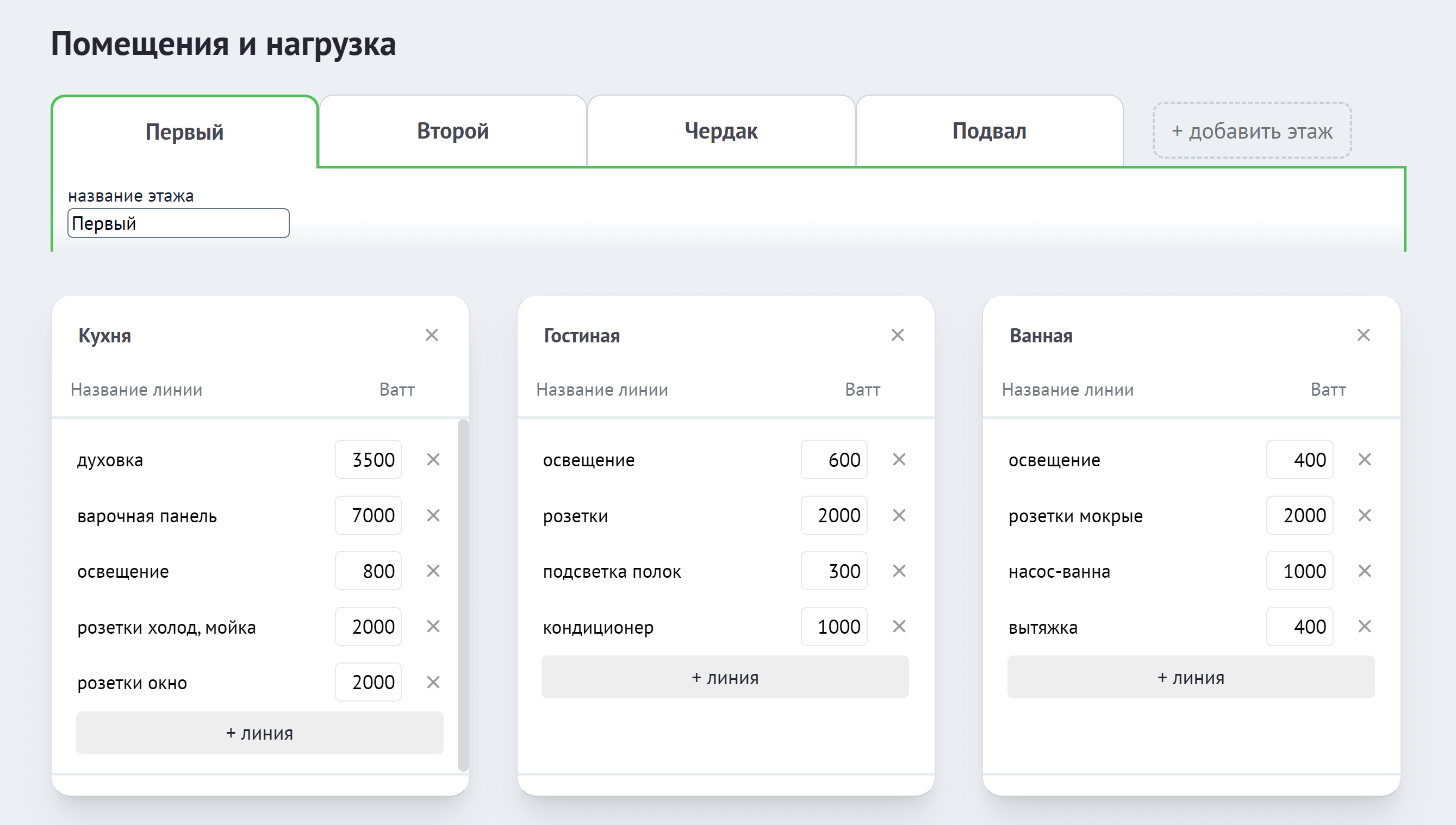

Нагружайте автоматы потребителями из вашего списка:
- удобный фильтр по этажам и комнатам
- подсветка уже распределённых линий
- индикация общей мощности и тока всех выбранных линий
- список потребителей создаётся отдельно
Drag and Drop компоновка
Расставляйте УЗО и дифавтоматы по DIN-рейкам простым перетаскиванием, меняйте местами, создавайте желаемый порядок — Canvas перестроит расположение и сохранит связи проекта.
На каждой рейке визуализированы слоты для размещения модулей. Перетаскивайте дифф.выключатели и автоматы в нужную область, не подсчитывая свободные слоты вручную. Canvas сам подгонит размеры и подвинет соседние модули, если потребуется.
▀ Собирайте вручную — проверку оставьте системе Crosscheck
В Canvas решение остаётся за вами: меняйте аппараты и параметры, сравнивайте варианты и смотрите предупреждения Crosscheck. Проверка помогает заметить возможные несоответствия, но не заменяет выбор проектного решения.
Это проще и быстрее, чем детально рисовать щит “от руки”.

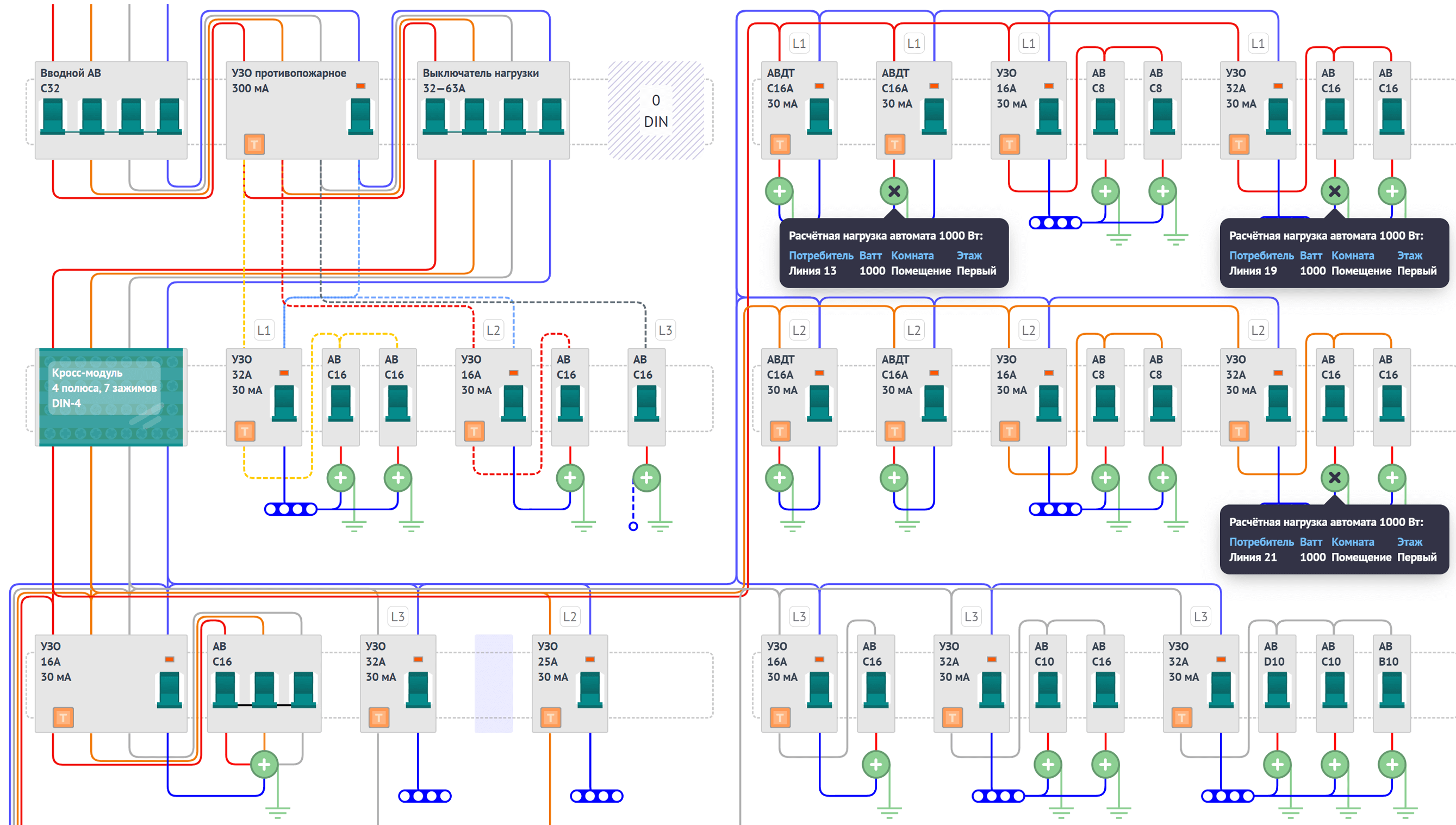

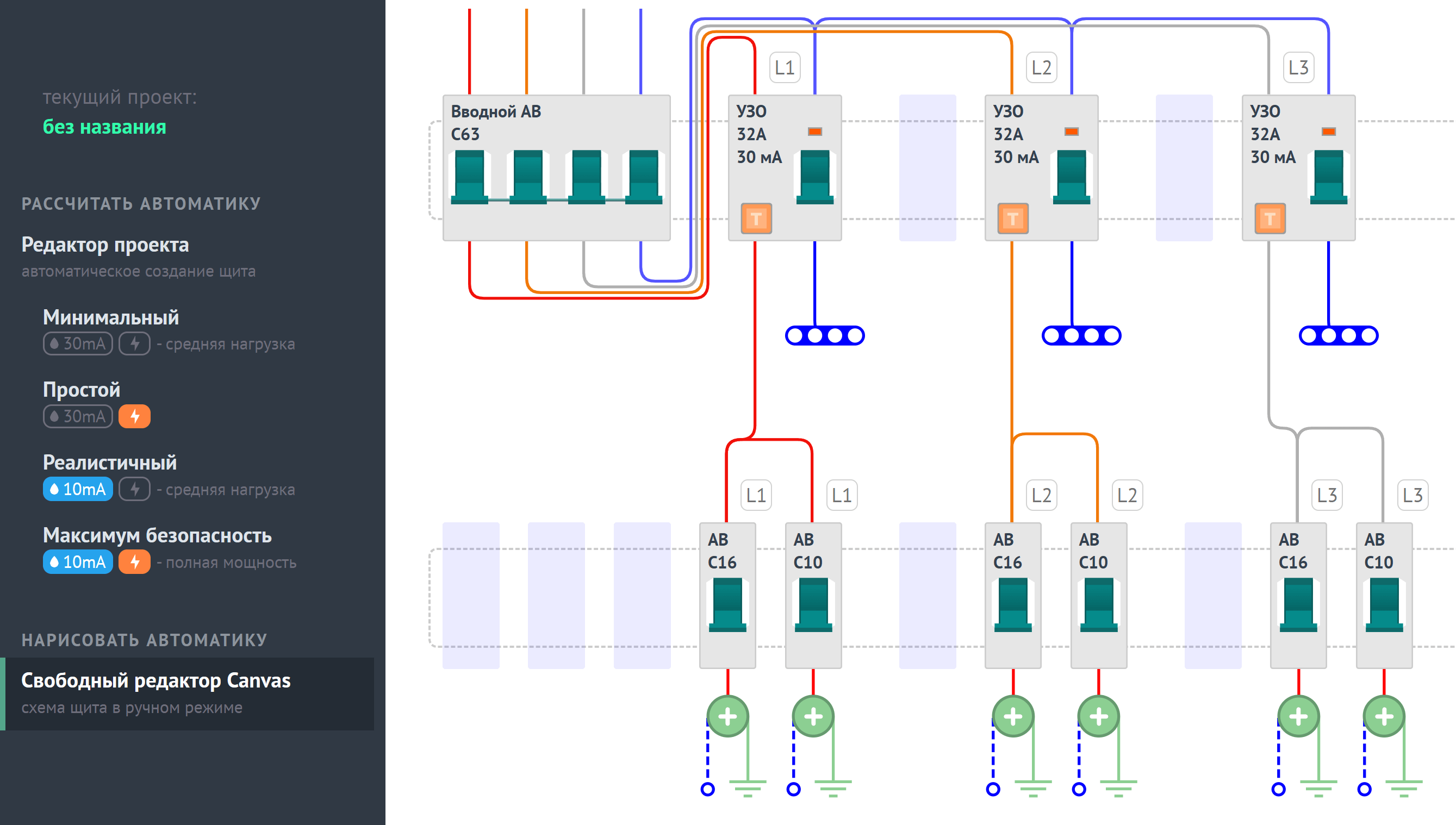

▀ Соединения перестраиваются вместе с проектом
Рисуйте схему щита, а не соединительные линии. Canvas автоматически отображает принципиальные связи между модулями и перестраивает их после каждого допустимого изменения.

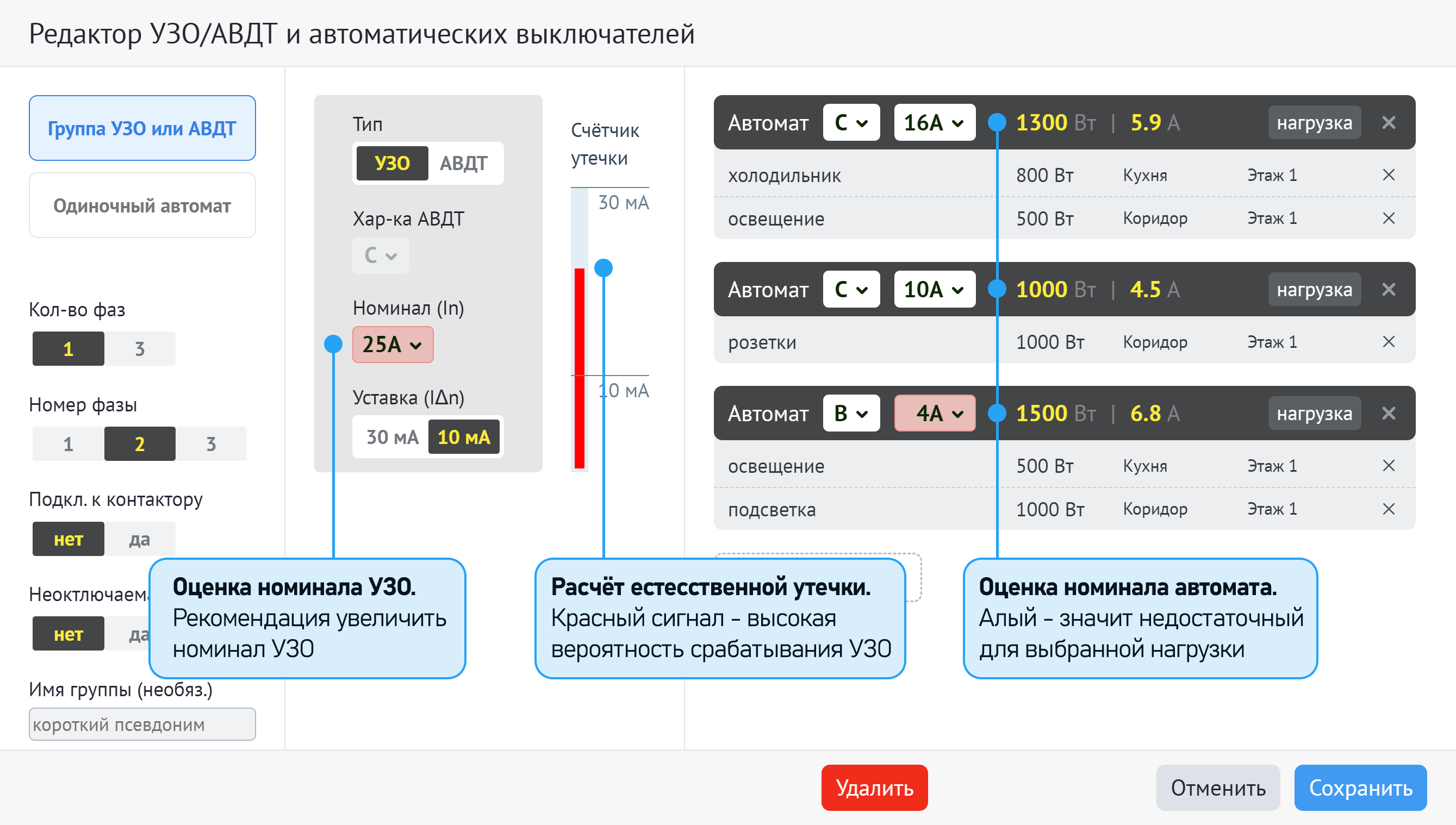

▀ Встроенный мониторинг Canvas Crosscheck
Активная система предупреждения ошибок и помощник при проектировании щита

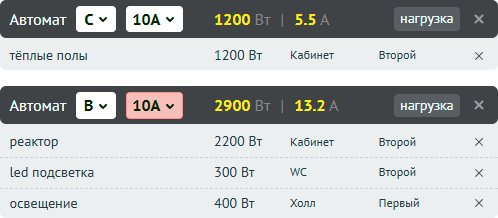

Контроль номинального тока
Индикация перегруженных номиналов автоматики сигнальным бледно-алым цветом. Система предупреждает, если номинальный ток автомата ниже тока нагрузки или номинальный ток УЗО недостаточен.

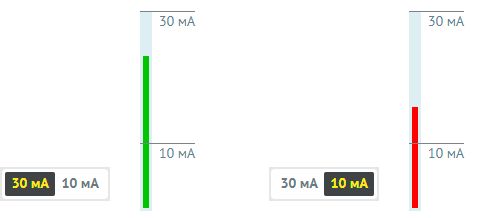

Срабатывание УЗО
Подсчёт и индикация величины естественной утечки. Учитывает выбранную чувствительность ВДТ и суммарную нагрузку по строгой формуле. Цвет шкалы от зелёного к красному и её величина показывают, насколько высока вероятность ложного срабатывания ВДТ
Достоверные параметры
Автоматическая корректировка диапазона возможных номиналов при изменении любого существенного параметра. Например, диапазоны номинального тока двухполюсного и четырёхполюсного УЗО будут отличаться и система даст вам правильный выбор

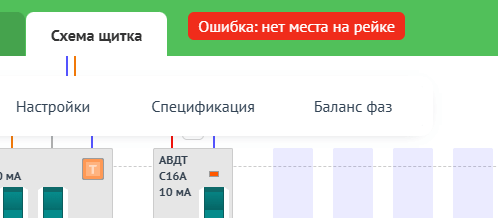

Тексты ошибок сохранения
Понятные предупреждения при сохранении компонентов в невозможной конфигурации: когда не хватает места на рейке или есть другие ограничения в проекте

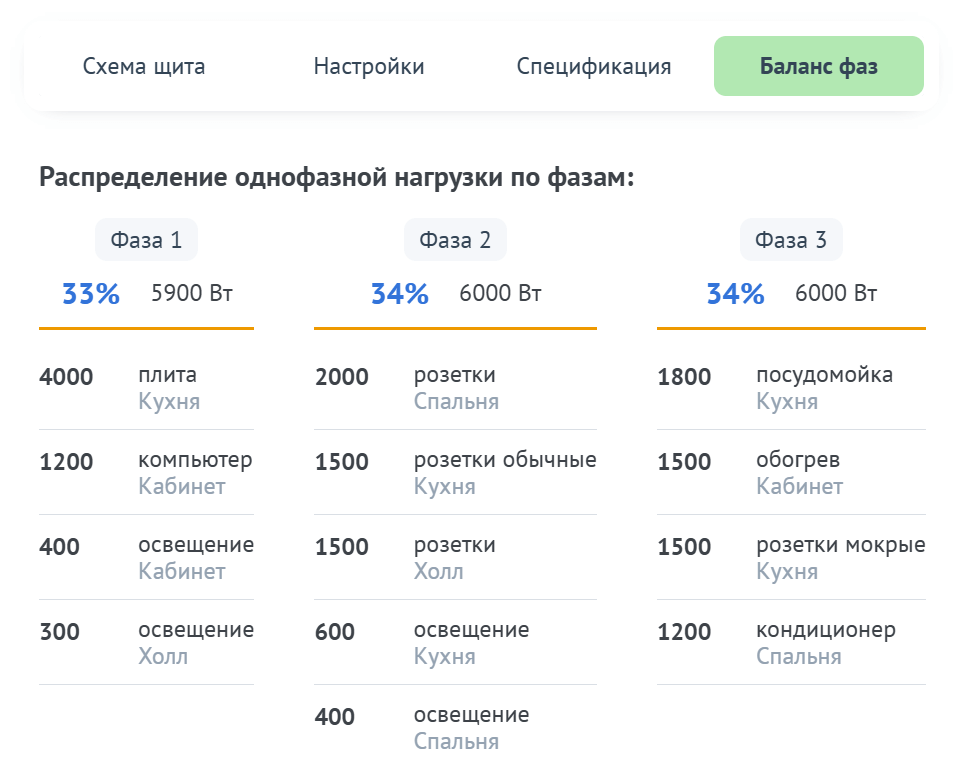

▀ Контролируйте нагрузку по фазам
Если вы строите трёхфазный проект, вам понравится сводная статистика по загрузке фаз:
- Показывает, как распределена однофазная нагрузка
- Цифры отражают разницу нагрузок по фазам
- Найдёте то, что лучше переключить на другую фазу
- Можно прикинуть вероятность перекоса

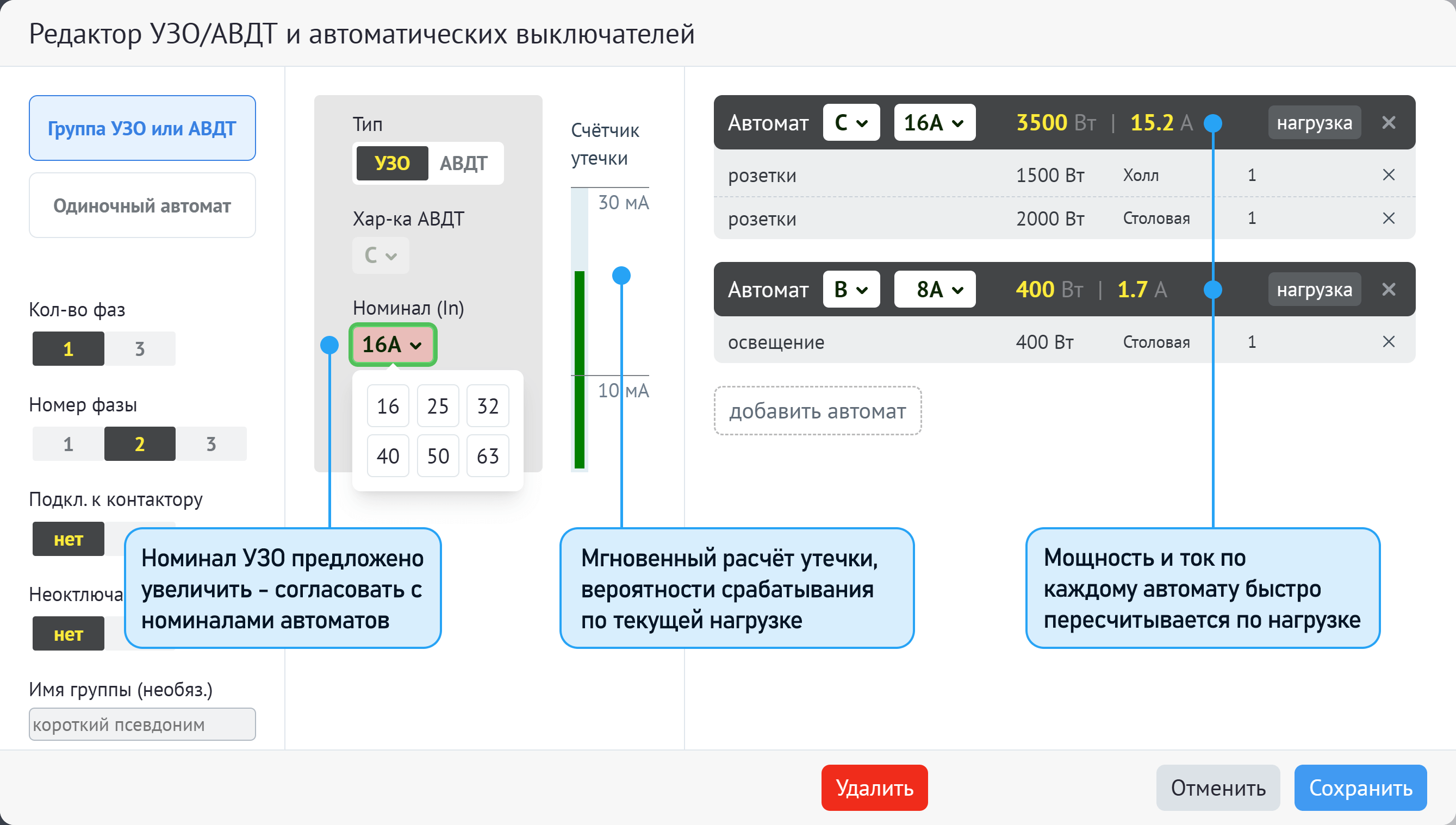

Сфокусируйтесь на проекте и отключите калькулятор в своей голове.
Вы создаёте автоматику, а программа проверяет конфигурацию, чтобы помочь выбрать верные параметры и подсказать, на что обратить внимание.
Что вы получите после работы в Canvas
- схема электрощита с соединениями
- перечень аппаратуры
- таблица нагрузки по фазам для трёхфазного проекта
▀ Частые вопросы
- В автоматическом режиме MyFuseBox формирует проект по заданным помещениям, потребителям и настройкам. В Canvas вы сами создаёте и размещаете аппараты, назначаете связи, нагрузки и фазы, а Crosscheck помогает проверять выбранную конфигурацию.
- Да. Готовую схему и проект помещений можно экспортировать в Canvas и продолжить работу вручную.
- Да. Canvas показывает связи между аппаратами и перестраивает их после допустимых изменений проекта.
- Пока нет возможности произвольно перемещать вводно-распределительную аппаратуру (всё, что до групповых УЗО/АВДТ и АВ). Эти модули следуют на схеме в начале щитка в заранее определённом порядке. Это сделано для того, чтобы пользователям не пришлось думать, куда правильно поставить какие-либо устройства. Эта логика в MyFuseBox с самого начала — уменьшить головную боль при создании схемы.
- Можно добавить только устройства, доступные в интерфейсе. Если нужного устройства в списке нет, создать его вручную пока нельзя.
- Нет. Canvas работает онлайн в MyFuseBox и открывается в браузере.
- Нет. Canvas предназначен для ручного проектирования бытового электрощита внутри MyFuseBox. Однолинейная схема и полный план электропроводки не являются функциями этого режима.
