Мастер-выключатель для избранной нагрузки
Схема подключения модульного контактора
Назначьте линиям контактор в два клика, создайте удобный выключатель для лёгкого управления мощной нагрузкой
Попробовать
▀ Как работает контактор
Модульный контактор в бытовом электрощите нужен прежде всего для дистанционного включения и отключения электрических нагрузок. Он подаёт питание или, наоборот, разрывает цепь при подаче напряжения на его катушку управления.
Управлять им может обычный настенный выключатель, термостат, таймер или небольшое реле.
Никакой системы умного дома для этого не требуется.
∿ Электросеть
│
▼
┌───────────┐
Управление ┄┄┄┄┄┄┄┄┄┄►│ КОНТАКТОР │
│ └───────────┘
├─ ⏻ Выключатель │
├─ ◷ Таймер ▼
└─ ◉ Термостат ▣ Нагрузка
▀ Три сценария для контактора
Управление одним мощным прибором
Когда появляется задача внешнего управления питанием, контактор позволяет коммутировать большой ток с помощью обычного выключателя или маломощного управляющего устройства.
Пример с водонагревателем
В доме установлен накопительный водонагреватель мощностью 3 кВт. В щите находится контактор, которым управляет простое реле времени.
В 23:00 таймер включает контактор, бойлер начинает нагревать воду.
В 07:00 контактор отключается.
Примеры устройств
| Потребитель | Мощность | Зачем нужен контактор |
|---|---|---|
| Накопительный водонагреватель | 2–3 кВт | Включение по таймеру, например только ночью |
| Электрокотёл | 6–9 кВт | Внешнее разрешение работы от термостата, если это допускает производитель |
| Мощный электрический обогреватель | 3–5 кВт | Управление от обычного настенного выключателя или термостата |
| Скважинный насос | 1,5–2,5 кВт | Включение по сигналу реле давления |
| Электрический тёплый пол большой площади | 3–4 кВт | Управление от терморегулятора, контакты которого не рассчитаны на такой ток |
Управление группой потребителей с большим суммарным током
Здесь контактор включает и отключает сразу несколько потребителей, которые объединены общим сценарием работы.
Пример с отоплением частного дома
В доме установлены четыре электроконвектора по 1,5 кВт. Общая мощность — 6 кВт, ток при 230 В составляет около 26 А.
В щите устанавливается контактор с подходящими характеристиками. При включении общего выключателя контактор подаёт питание на все четыре конвектора через их автоматы. Каждый конвектор при этом может самостоятельно поддерживать температуру встроенным термостатом.
При выключении контактора обесточивается вся группа — отопление отключается.
Примеры групповых потребителей
| Группа потребителей | Пример нагрузки | Сценарий использования |
|---|---|---|
| Электрические конвекторы | 3 × 2 кВт = 6 кВт | Одновременное включение и отключение отопления нескольких комнат |
| Тёплые полы | 3 контура по 1,5 кВт = 4,5 кВт | Централизованное включение группы нагревательных контуров |
| Уличное освещение | Несколько линий светильников | Управление всеми линиями одним выключателем или сумеречным реле |
| Розетки мастерской | Несколько розеточных линий | Общий выключатель питания мастерской |
| Электрообогрев хозяйственных помещений | Несколько обогревателей | Включение всей группы по одному термостату или таймеру |

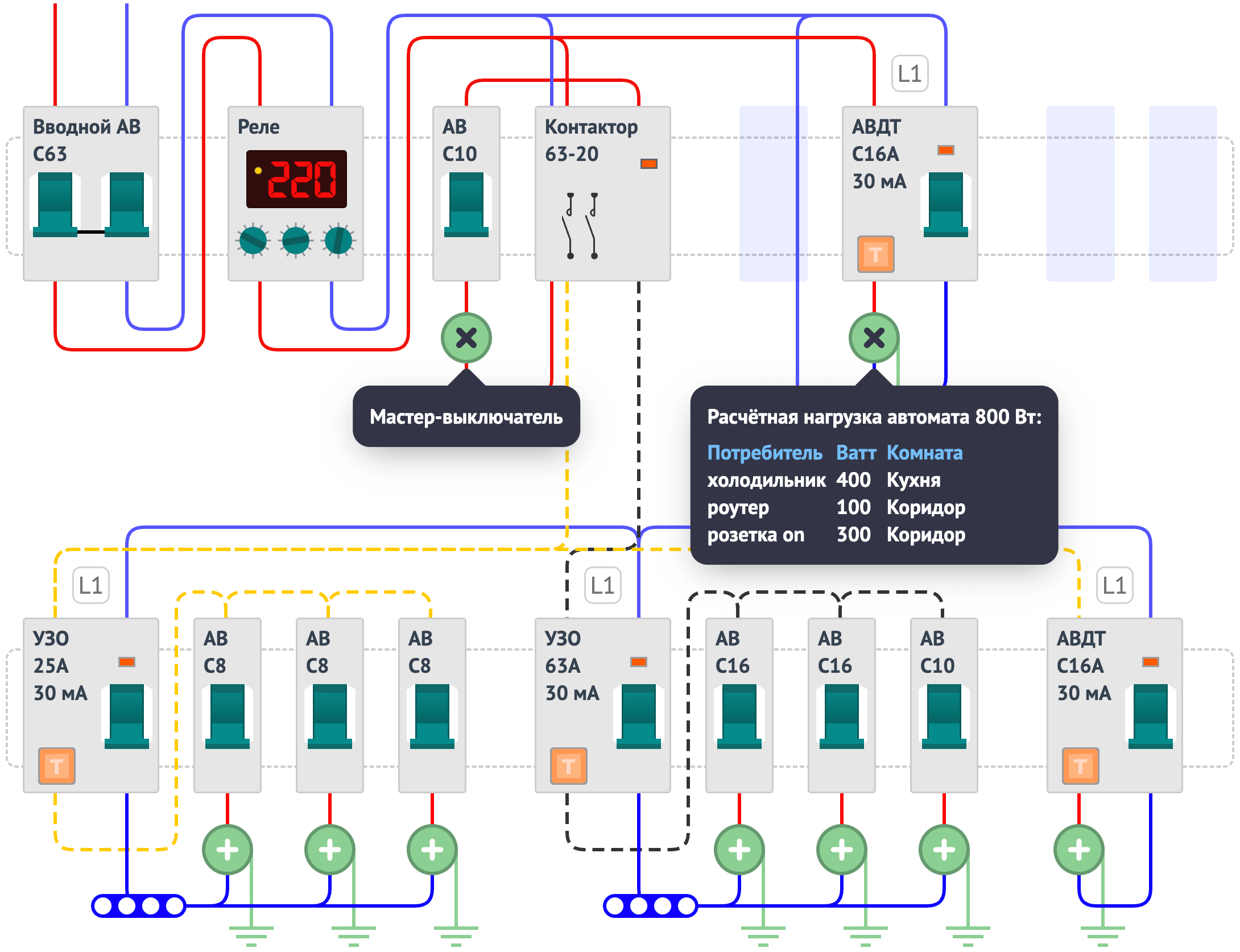

Мастер-выключатель: кнопка "Отпуск" для всей квартиры или дома
Обычный клавишный выключатель у входной двери управляет контактором в электрощите. Уходя из дома, можно выключать все розетки одним нажатием. Так вы будете спокойны за случайно оставленный включённым утюг или любопытство маленьких жильцов.
Можно отключать:
освещение
розетки
тёплые полы
водонагреватель
кондиционеры
Оставить включённым:
холодильник
роутер
сигнализация
видеонаблюдение
контроль протечек
Две группы линий в электрощите:
Неотключаемые линии → получают питание независимо от положения выключателя «Отпуск».
Отключаемые линии → получают питание через контактор, управляемый выключателем у входной двери.
▀ Контактор в MyFuseBox
Справочный раздел
▀ Создание контактора
В MyFuseBox вы можете создать двухполюсный и четырёхполюсный контактор и выбрать любую нагрузку для него.
В авторежиме
Чтобы подключить линию к контактору, нажмите на номинал автомата линии. При подключении появляется флажок К. В авторежиме программа учитывает заданные параметры группировки и фазы для нагрузки контактора.
В конструкторе Canvas
УЗО, АВДТ или АВ подключаются к контактору с помощью переключателя в редакторе модуля. В этом же редакторе создают модуль и задают его параметры.
Размеры и подключения
В MyFuseBox предусмотрены следующие типы контакторов:
— с двумя НО контактами шириной 1 и 2 DIN
— с четырьмя НО контактами шириной 2 и 3 DIN
В программе указан контактор с нормально открытыми (разомкнутыми) контактами, но для вашей конкретной схемы может подойти аппарат с нормально закрытыми контактами, учитывайте это при разработке проекта.
Конфигурация контактора автоматически корректируется:
— в однофазном проекте четырёхполюсный 3 DIN контактор будет автоматически заменён на двухполюсный 2 DIN.

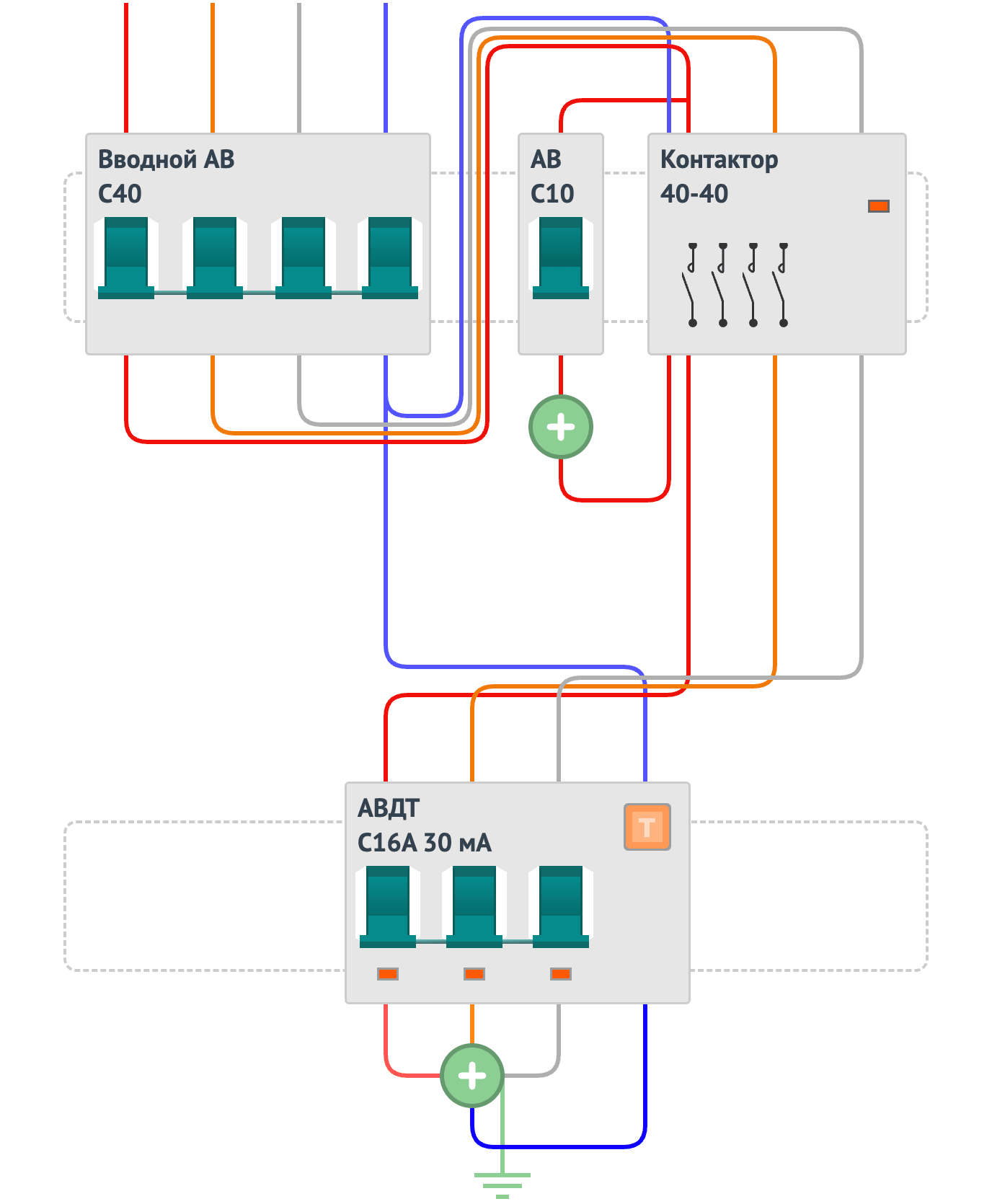

— в трёхфазном: если к контактору подключены все три фазы, то он автоматически поменяется на четырёхконтактный модуль с минимальной шириной 2 DIN.
Номинальный рабочий ток контактора выбирается по номиналу ввода, а не по нагрузке. Это значит, что он может быть с большим запасом относительно тока подключаемой линии, но в пределах ввода.
Варианты контактора
Два NO контакта:
40-20
DIN
40-20
DIN
Четыре NO контакта:
40-40
DIN
40-40
DIN

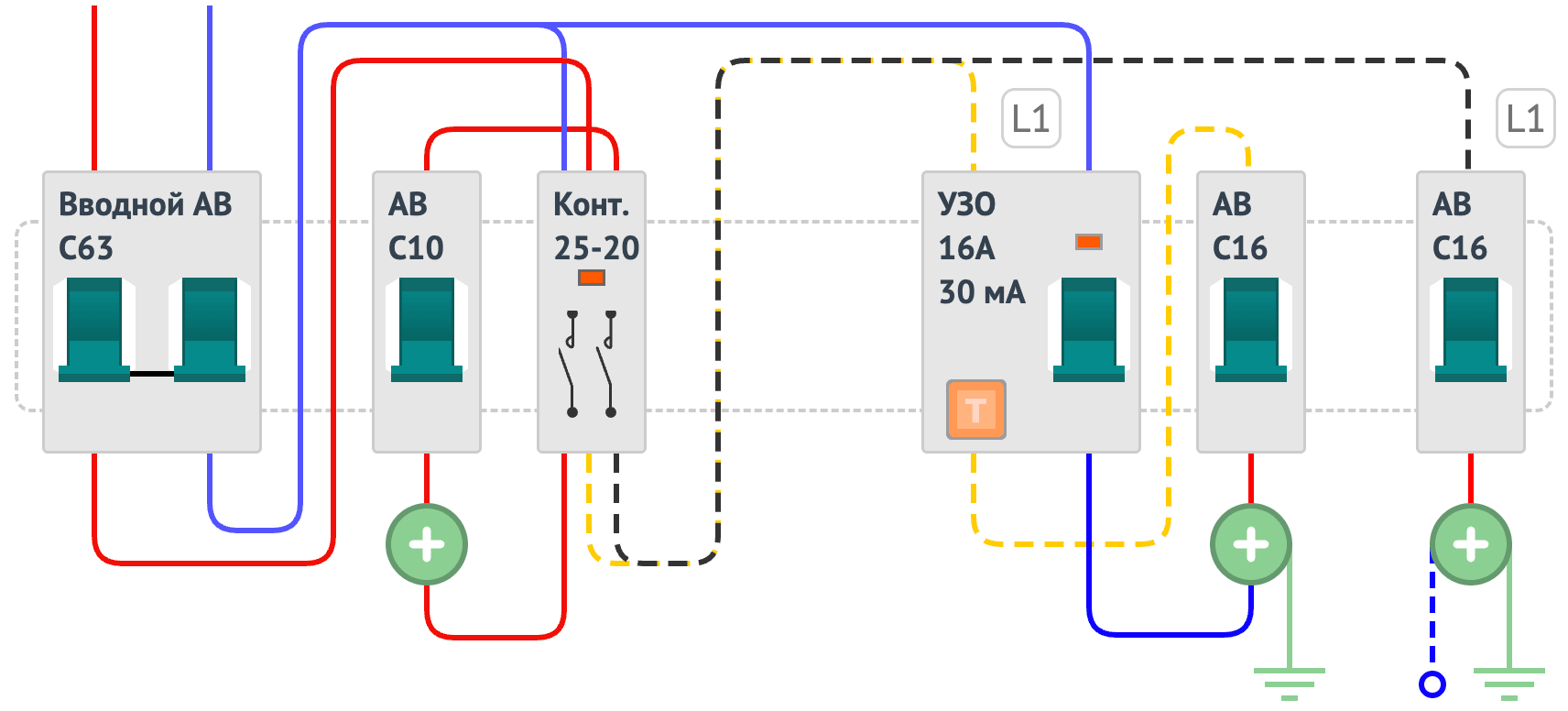

Второй контур контактора

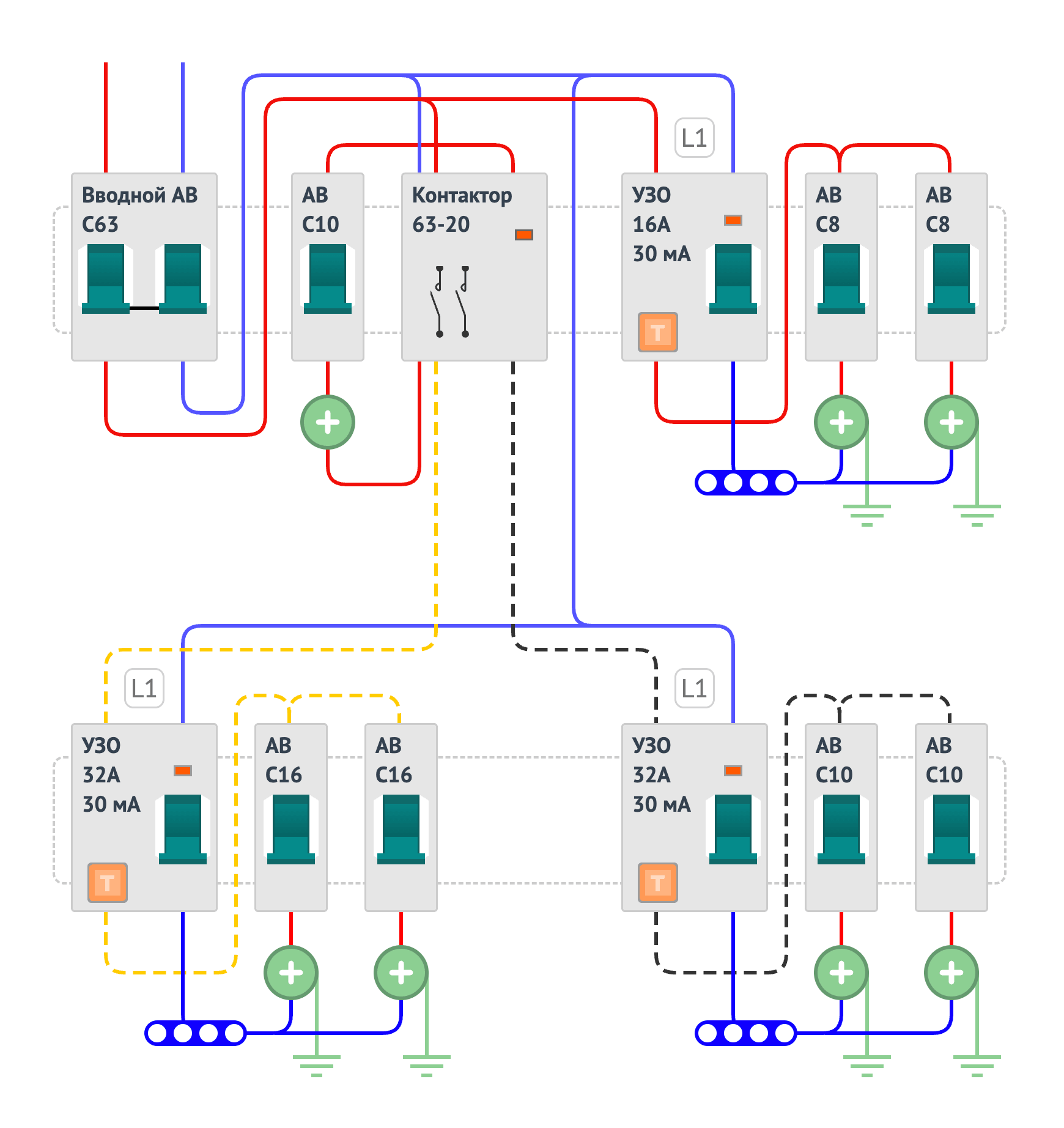

Если линии контактора принадлежат только одной фазе и кол-во подключённой автоматики больше двух, то программа разделит их примерно поровну, чтобы подключить на разные клеммы контактора.
При этом сверху контактора будет создана перемычка для раздачи фазы по обоим полюсам, а в фильтре отображения линий (сверху справа на экране) будет кнопка для отдельного показа второго контура.
Это оптимальное использование имеющихся полюсов, но не является обязательным или единственно правильным.
Отрисовка соединений контактора

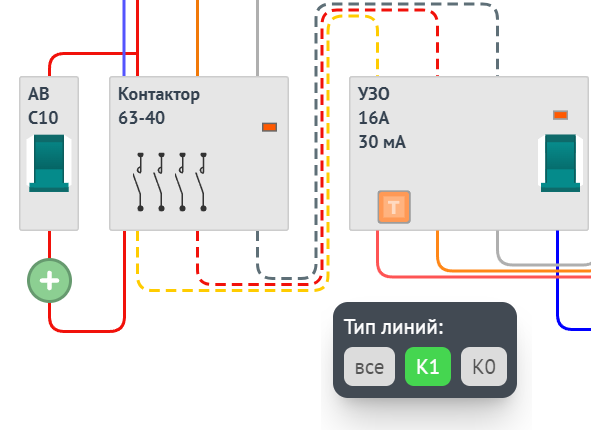

Для визуального удобства линии контактора отличаются по цвету и стилю (пунктирные), чтобы выглядеть различимо при наложении одной и той же фазы друг на друга. Но если вообще вся нагрузка щита подключена через контактор, то соединения нормализуются до обычных.
На экране со схемой щита есть меню раздельной подсветки соединений для удобства просмотра и сохранения отдельными файлами: только соединения контактора или все линии без контакторных.
А ещё контактор всегда сопровождается автоматом C10 для защиты катушки управления. Через этот автомат подключается клавиша выключателя.
